In allen Fachbereichen der Ingenieurbüro Eckert GmbH ist zur Erfüllung der Aufgaben- bzw. Problemstellung eine technische Erkundungsphase meist unumgänglich. Hierzu können wir auf umfangreiche hauseigene Vermessungs- und Erkundungstechnologie zurückgreifen.

Vermessungs- und Erkundungstechnologie

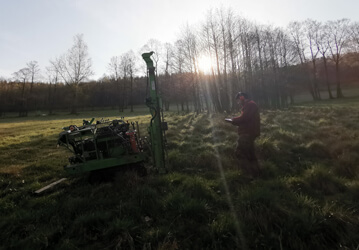

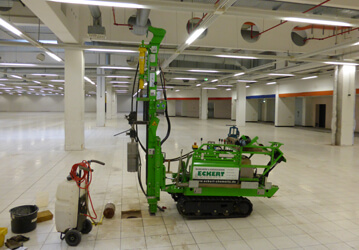

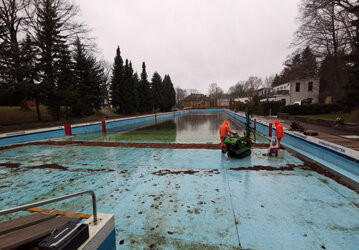

Bohr- und Sondierraupe
mittlerweile das Standardwerkzeug in der Baugrunderkundung. Unsere Sondierraupe ist ausgerüstet für indirekte Aufschlüsse wie Rammsondierungen (DPM – DPH – SPT), direkte Aufschlüsse in Form von Rammkernsondierungen (RKS) bis zu einem Durchmesser von 80 mm und für die Entnahme von Asphaltbohrkernen mit bis zu 350 mm Durchmesser.

Durch das geringe Gewicht von knapp 1000 kg und einer minimalen Breite von 80 cm sind beengte Platzverhältnisse und geringe Durchfahrtsbreiten kein Problem. Rammkern- und Rammsondierungen bis 20 Meter Tiefe konnten bereits mehrfach erreicht werden.

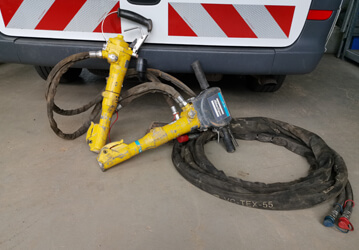

Bohr- und Sondierhämmer
Sollte der Erkundungsbereich durch unsere Raupe nicht erreichbar sein, können wir auf diverse handgehaltene Technik zurückgreifen. Somit sind auch schwierigste Bedingungen, wie steile Hänge oder bereist ausgehobene Baugruben kein Hindernis bei Erfüllung des Untersuchungszieles.

Zur Minimierung der Abgasemissionen, welche die meisten kraftgetriebenen Sondierhämmer ausstoßen, wurde bereits ein Teil der Erkundungstechnik auf elektrische bzw. seit 2018 auf eine vollhydraulische Einheit umgestellt. Diese Umstellung ermöglicht auch das Sondieren in Gebäuden, ohne dabei die Gesundheit unserer Mitarbeiter zu gefährden. Ein weiterer Vorteil gegenüber der herkömmlichen Sondiertechnik ist die Reduzierung des Gewichtes der einzelnen Geräte um fast die Hälfte.

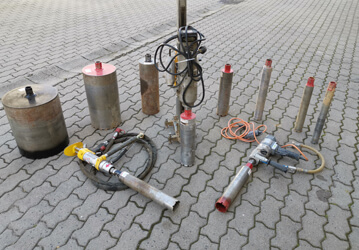

Diamantbohrtechnik
Mittels Diamantkernbohrungen werden zum einen Bohrkerne für chemische Analysen hinsichtlich der späteren Entsorgung; aus Stützmauern, Brückenwiderlager, etc. zur Dimensionsermittlung der Bauwerke für statische Berechnungen oder Straßen zur Bestimmung des Aufbaues der gebundenen Straßenkonstruktionsschichten. Je nach angewandten Techniken können die Bohrungen bis zu mehreren Metern tief werden und Durchmesser von bis zu 350 mm erreichen.

Weiterhin verfügen wir über eine umfangreiche Ausstattung zur Erfüllung unserer Aufgaben in den einzelnen Fachgebieten:

  • Inklinometerzur Neigungsermittlung von Bohrungen
  • Bohrlochkamera zur Befahrung von Hohlräumen und Bergbaurelikten
  • Videoskop zur Befahrung von Rissen an Bauwerken und kleinsten Hohlräumen
  • Infiltrometer zur Ermittlung der Versickerungsrate im Bohrloch
  • Diverse Vermessungstechnik, u.a. Tachymeter und GPS-Messgeräte
  • Belastungseinrichtung zur Überprüfung von Mikropfählen
  • Multisampler zur Probenahme von ungestörten Proben aus Sedimentschichten bis 5,0 m Tiefe

Eingesetzte Technik

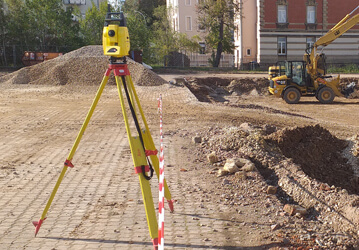

Vermessungstechnik
Wir bieten

  • Entwurfsvermessung
  • Bauvermessung im Tief-, Straßen-, Hoch- und Ingenieurbau
  • Markscheidewesen
  • Bohrpunktabsteckung
  • Rissmonitoring

Drohnenbefliegung

  • seit 2015 Yuneec Q500 4K Typhoon
  • seit 2019 Yuneec Typhoon h plus.
  • georeferenzierte Geländeaufnahme
  • 3D-Geländemodellierung für Schnitte oder Mengenermittlungen
  • Beweissicherung von Brücken, hohen Bauwerke usw.;
  • Lagepläne anfertigen
  • Luftaufnahmen von Gebäuden / Fabrikgeländen
  • Beweissicherung von Brücken, hohen Bauwerke usw.;
  • Flughöhe bis 120 m
  • Reichweite bis 1,6 km
  • Videoaufnahme 4K mit 60 Bilder/sec
  • Fotoaufnahme 20 MP

MEHR ERFAHREN? KONKRETES ANGEBOT? Kontakt: Telefon0371 530 1 20 E-Mailinfo@eckert-chemnitz.de

Bodenmechanisches Labor

Im Zuge der Baugrunderkundung aber auch baubegleitend führen wir u.a. folgende bodenmechanische Laboruntersuchungen durch:

  • Bestimmung der Wassergehalte nach DIN EN 17892-1
  • Bestimmung der Fließ- und Ausrollgrenze nach DIN 18122
  • Bestimmung der Proctordichte nach DIN 18127
  • Bestimmung der Korngrößenverteilung nach DIN EN 17892-4
  • Dichtebestimmung nach DIN 18125

Weiter können wir in Zusammenarbeit mit verschiedenen, akkreditierten Laboren u.a. folgende chemische und/oder bautechnische Laboruntersuchungen anbieten:

  • Wasseranalyse nach DIN 4030 + DIN 50929
  • Untersuchung von Ausbauasphalt nach RuVA-StB 01 auf teer-/pechstämmige Komponenten des Bindemittels (PAK + Phenol)
  • Bestimmung von pH-Wert nach DIN 38414-S2 / ISO 10390
  • Bestimmung von Glührückstand / Glühverlust nach DIN 38414-S3
  • Bestimmung von Kalkgehalt
  • Untersuchungen gemäß den Vorgaben der LAGA TR Boden, der LAGA TR Bauschutt, der Bundesbodenschutzverordnung, der Abfallablagerungsverordung, u.a.
  • Untersuchung auf radioaktive Belastung (Radionuklidanalyse)
  • Prüfungen von Beton bzw. Mörtel und dessen Komponenten
  • Druckprüfung von Beton- bzw. Natursteinbohrkernen
  • Abrasivitätsuntersuchung an Lockergesteinsproben (LCPC-Test) und Festgesteinsproben (CERCHAR-Versuch)



Baugrund | Abfall |
Altlasten

Mit den von uns angebotenen Baugrund-, Abfall- und Altlastenuntersuchungen minimieren wir das Baugrundrisiko für Ihr Projekt. Erlangen Sie Planungssicherheit für Ihr Umbau- oder Abbruchprojekt durch Bausubstanzuntersuchungen an Bestandsbauwerken.

Baugrund | Abfall | Altlasten

Altbergbau


Über Jahrhunderte währender Bergbau in Sachsen und den benachbarten Bundesländern sind im oberflächennahen Untergrund teilweise Hohlräume vorhanden, die zumeist kostenwirksam das jeweils geplante Bauvorhaben beeinflussen können.

Altbergbau

Böschungssicherungen | Erd- und Grundbaustatik

Unter Böschungssicherungen sind nicht nur Stützbauwerke aus Beton, Natursteinen, etc. zu verstehen. Unter Berücksichtigung der immer knapper werdenden Mittel sind auch hier ingenieurtechnisch innovative Lösungen gefragt.

Böschungssicherungen | Erd- und Grundbaustatik
